| 售后服务 | 一年 |
|---|---|
| 安装形式 | 落地式 |
| 刀具数量 | 12.0 |
| 新旧程度 | 全新 |
| 原理 | 金属切削 |
| 加工定制 | 是 |
| 加工精度 | 精密 |
| 控制方式 | 半闭环控制 |
| 运动方式 | 点位直线控制 |
| 控制系统 | KND |
| 用途 | 金属切削 |
| 分类 | 数控铣床 |
| 重量 | 65000kg |
| 加工尺寸范围 | 详见介绍HP |
| 控制形式 | 数控 |
| 类型 | 铣钻床 |
| 主电机功率 | 详见参数 |
| 主轴转速范围 | 详见介绍 |
| 是否库存 | 是 |
| 适用行业 | 船舶 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 品牌 | 沧州铁林 |
| 型号 | LXF-CNC-3200 |
一、 产品简介：

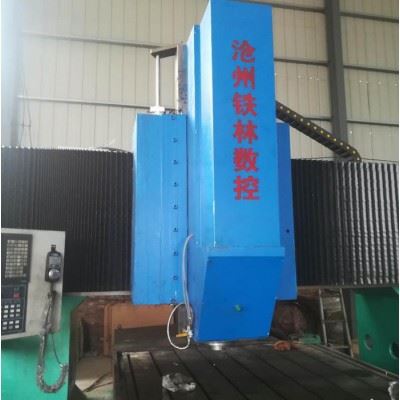

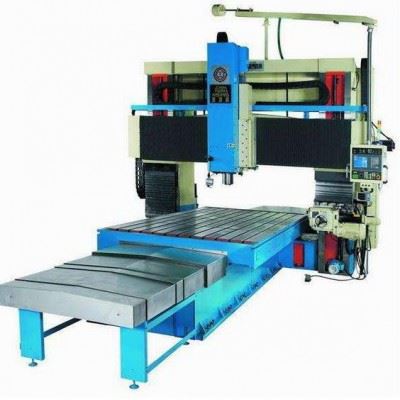

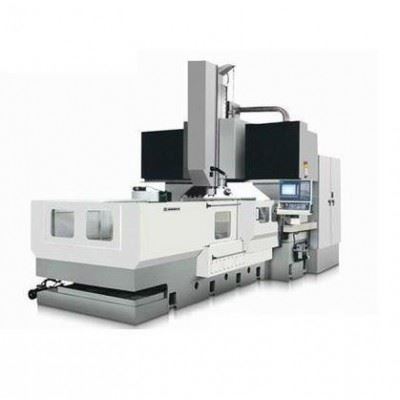

机床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置22kW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
二．主要技术参数：
| 序号 | 名称 | 品牌 | 备注 | ||
| 1 | 外防护 | 河北 | 含排屑机、提升机全防护 | ||
| 2 | 铸件毛坯壁厚25mm | 河北 | 二次回火HT250 | ||
| 3 | 进给电机及伺服 |
| X轴37NM，YZ轴27NM,Z带抱闸。（甲方提供伺服电机和伺服系统、电机电缆） | ||
| 4 | 主电机及伺服 | 北京knd | 22KW | ||
| 5 | KND | 32N，15N，15N。 | 可铣、镗、钻、扩、铰、攻丝等功能 | ||
| 6 | 内防护罩（导轨） | 河北 | 工作台铁，横梁风琴防护罩，工作台下面配置水槽和排屑绞龙。 | ||
| 7 | 丝杆 | 山东金价特 | 双螺母 | ||
| 8 | 轴承 | 哈尔滨 | 等级P5 | ||
| 9 | 贴塑 | 台湾 |
| ||
| 10 | 限位 | 值编码器 | 开机不用回原点 | ||
| 11 | 电器柜加安装 |
| 操作面板分开 | ||
| 12 | 铸件粗加工 | 河北 | 二次回火 | ||
| 13 | 主轴箱导轨淬火磨 | 河北 | 淬火硬度HRC48以上。 | ||
| 14 | 装配 |
| 装配温度10摄氏度以上 | ||
| 15 | 润滑泵 | 国产 | 带分油泵 | ||
| 16 | 垫铁和螺栓 | 河北 | 每台一套 | ||
| 17 | 主轴 | 海纳 (泰安) | BT50 Φ190 | ||
|
| 主轴刀具拉钉 |
| | ||
| 18 | 气动元件 | 杭州 |
| ||
| 19 | 主轴同步带轮 | 1:2 | 一套 | ||
| 20 | 安装调试 |
| 乙方负责，甲方配合 | ||
| 21 | Z轴平衡 | 气缸 | 两支 | ||
| 22 | 机床喷漆 |
| 按照甲方色板 | ||
| 23 | 机床结构图 |
| 提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图 | ||
|
| |||||
| 序号 | 项目 | 主要参数 | |||
| 1 | X轴行程 | mm | 4000 55#台湾上银 | ||
| 2 | Y轴行程 | mm | 2500 HIWIN #55 | ||
| 3 | Z轴行程 | mm | 1200（硬轨） | ||
| 4 | 龙门跨距 | mm | 2600 | ||
| 5 | 主轴端面至工作台距离 | mm | 200-1300 | ||
| 6 | 工作台面积 | mm | 2000*4000 | ||
| 7 | 最大承重 | T | 15 | ||
| 8 | T型槽数量 | No. | 11 | ||
| 9 | T型槽尺寸/间距 | mm | 22/200 | ||
| 10 | 主轴驱动方式 |
| 同步带 | ||
| 11 | 主轴转速 | rpm | 4500RPM | ||
| 12 | 主电机功率 | kW | 22 | ||
| 13 | 主轴扭矩 | N.m | 140-280 | ||
| 14 | 主轴锥度及规格 |
| BT50 | ||
| 15 | 拉刀方式 |
| 自动（气动） | ||
| 16 | 主轴直径 | mm | Φ190 | ||
| 17 | X、Y、Z快移速度 | m/min | 8/8/6 | ||
| 18 | 丝杆直径 | mm | Φ8010/Φ50/Φ50 | ||
| 19 | 定位精度 | mm | 0.02 | ||
| 20 | 重复定位精度 | mm | 0.02 | ||
| 21 | 最小步进量 | mm | 0.001 | ||
| 22 | 机床总重量 | T | 35 | ||
数控龙门铣床、数控钻铣床、龙门磨床、数控龙门铣磨床、龙门磨床厂家直销。沧州铁林机床有限公司 南京华兴系统3500X650X500数控钻铣床8万。武汉全新重型1.5米X4.0米刨铣床18万。x轴6000mmy轴200mmz轴1000mm数控龙门磨铣床60万全新制造武汉重型1.5米X6.0米台湾主轴数控龙门铣床46万（XK15-60)全新3500x5000数控钻铣床26万 1200X2000普通龙门铣床5.6万
销售低价多种型号的龙门铣床。大型铣床、立车、龙门镗铣床承揽大件特件加工。
2.5米X5.0米 2.2米X6.0米 2.6米X6.0米 数控龙门铣床分别36万、46万56万。多种型号数控钻铣床低价销售，2.5米X2.5米18万、1.0米X6.0米19万、3.0米X3.0米20万。
沧州铁林机床有限公司是承揽机械加工，设备生产销售为一体的企业。
